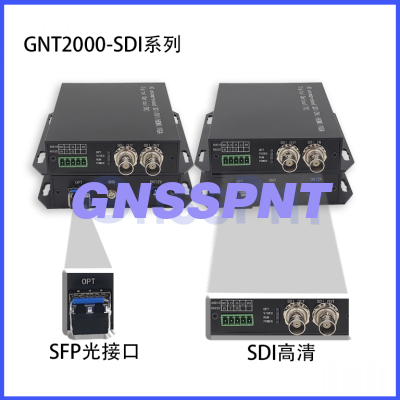

GNT2000-SDI高清光端机
产品简介
GNT2000-SDI高清视频光端机北京捷安世通科技有限公司推出的GNT2000-SDI高清光端机采用先进的非压缩数字高清视频和高速数字光纤传输技术，可以轻松地将SDI高清信号长距离传输到远端，抗干扰能力极强，保证信号的完整性，稳定性。
公司地址
北京市顺义区顺畅大道14号院东亚首航国际
订购咨询
13391556568
全数字，无压缩高清光纤传输
支持全高清，1920*1080@60
光接口SFP（LC）光衰减-3db
1路模拟音频/ 1路RS232/ 1路RS485，
兼容支持SD-SDI,HD-SDI,3G-SDI标准
自动识别和配置各种显示模式
内置自动均衡，画面清晰稳定
内置ESD保护电路，能有效防止静电损
现场安装:简单方便，即插即用,无需设置
端口描述
端口名称 | SDI光端机 |
SDI IN | SDI信号输入口 |
SDI OUT | SDI信号输出口 |
OPT | 光纤接口 |
AUDIO | 音频接口线序 |
RS232 | RS232接口线序 |
GND | 共大地 |
DC-12V | 12V电源输入口 |
指示灯 | SDI发送端 | SDI接收端 | |
OPT | 点亮 | 有光信号 | |
熄灭 | 没有光信号 | ||
VIDEO | 点亮 | 有视频信号 | |
熄灭 | 没有视频信号 | ||
RUN | 闪烁 | 板子正常工作 | |
熄灭 | 板子没有正常工作 | ||
POWER | 点亮 | 设备上电 | |
熄灭 | 设备没有上电 | ||
规格参数
名称 | 描述 | |
视频 | 接口 | SDI |
协议 | SDI | |
像素带宽 | 165MHz | |
分辨率 | SD-SDI: 576I 480I HD-SDI: 720P50 720P60 1080P24 1080P25 1080P30 1080I50 1080I60 3G-SDI: 1080P50 1080P60 | |
音频 | 接口 | 工业端子 |
格式 | 44.1K,48K,96K,176K,192K | |
RS232 | 接口 | 工业端子 |
波特率 | 115200往下兼容 | |
数据位 | 8位 | |
光纤 | 接口 | LC |
类型 | SFP单模 | |
波长 | 1550/1310nm | |
带宽 | 3Gbps | |
距离 | 10KM 20KM 40KM 60KM 80KM可选 | |
衰减 | -3db | |
其他 | 温度 | -20到 +75°C |
湿度 | 5 到 90 % | |
功耗 | 单个 4W | |
电源 | 直流12V1A，内正外负 | |
