GNT3000-EDFA掺铒光纤放大设备的基本应用方案

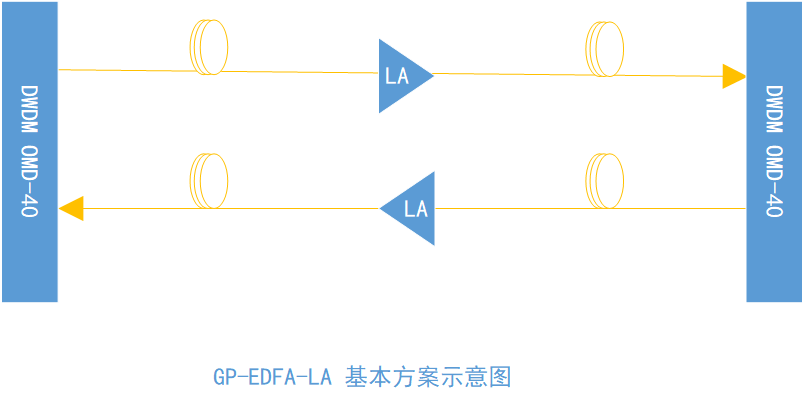

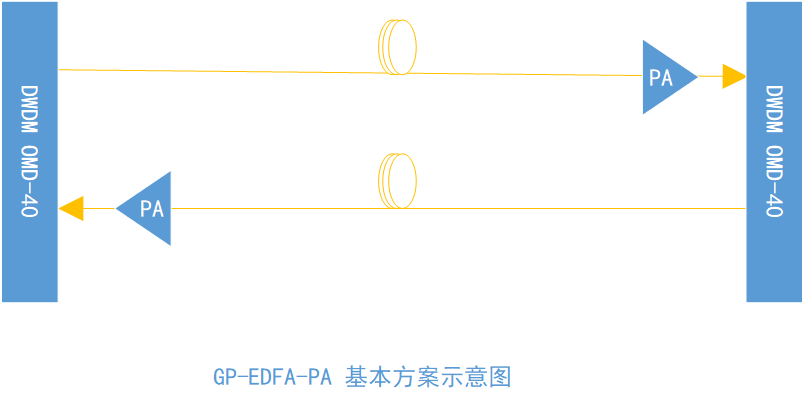

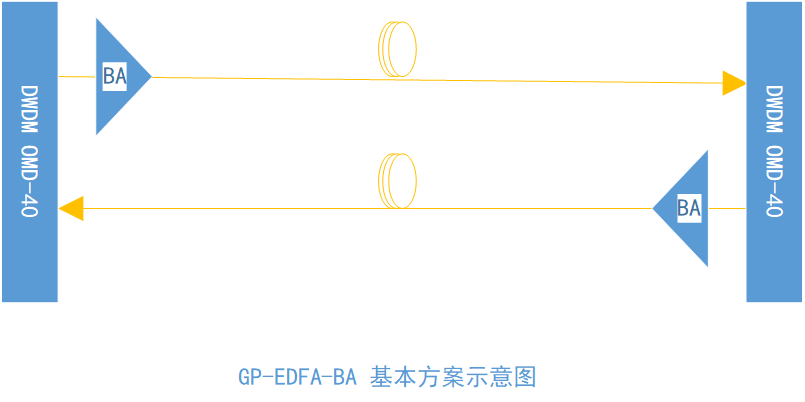

北京捷安世通科技有限公司推出的GNT3000-EDFA掺铒光纤放大设备根据在传输线路中的应用位置不同，主要分为三种应用方式：功率放大器(BA)、中继放大器(LA)和前置放大器(PA)。不管是应用在光纤模块直传的普通环境，还是在密集波分复用（DWDM）系统中的应用，这三种不同类型的掺铒光纤放大器（EDFA）可以分别被放置在三个不同的位置进行功率补偿：功率放大器（BA）放在光信号的输出端，为长跨距光纤提供高输入功率；中继放大器（LA）放在光纤链路中段，以补偿光信号在光纤中进行传输时造成的衰减损耗；前置放大器(PA)放在光信号接收末端，可将光信号强度提高到接收设备可以正常接收的范围。

                   以GNP-EDFA系列EDFA放大器在DWDM系统应用为例，示意图如下：
